2025 KW 45
Periodische Kontrolle
Altersheim, 8002 Zürich
NIN 2020 Art.4.1.2.1
Schutzmasnahme: Doppelte oder verstärkte Isolierung
Der Basisschutz (Schutz gegen direktes Berühren) durch Basisisolierung vorgesehen ist und der Fehlerschutz (Schutz bei indirektem Berühren) durch zusätzliche Isolierung vorgesehen ist

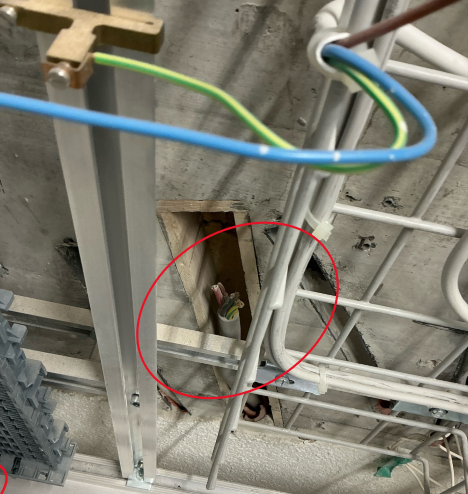

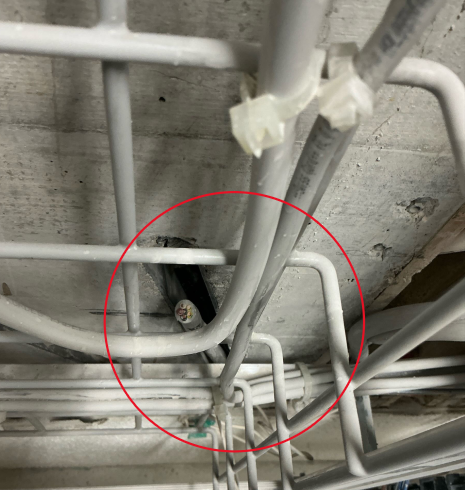

Die nicht mehr benutzten Leitungen sind vollständig zu entfernen. Sofern dies nicht möglich ist, sind diese in einer zugänglichen Abzweigdose beidseitig mit isolierten Klemmen zu kappen und zu kennzeichnen. Die Dose muss für Kontrollen zugänglich bleiben. NIN 4.1.2.1
Die nicht mehr benutzten Leitungen sind vollständig zu entfernen. Sofern dies nicht möglich ist, sind diese in einer zugänglichen Abzweigdose beidseitig mit isolierten Klemmen zu kappen und zu kennzeichnen. Die Dose muss für Kontrollen zugänglich bleiben. NIN 4.1.2.1
2025 KW 45
Periodische Kontrolle Photovoltaik
Industrie, 8050 Zürich
Empfehlung nach der Kontrolle: Obwohl die PV-Anlage 25 Jahre alt ist, funktioniert sie einwandfrei. Es wird empfohlen, den Wechselrichter ausschließlich durch instruierte Personen reinigen zu lassen.

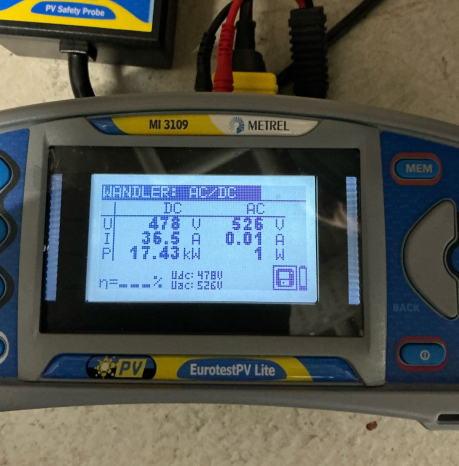

Die Messwerte für die alte Anlage sind fast perfekt. Die auf dem Dach installierte Leistung in kW (Spitzenleistung) entspricht den Erwartungen.

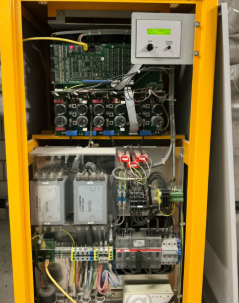

Der Wechselrichter ist 25 Jahre alt, wiegt mindestens 100 kg, funktioniert aber wie neu
2025 KW 46
Periodische Kontrolle Pizzeria, Kälteanlage
Industrie, 8044 Zürich
Empfehlung nach der Kontrolle:
Es wird dringend empfohlen, eine fachgerechte Reinigung der Kälteanlage durchzuführen. Diese Arbeiten sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden, um die einwandfreie Funktion und Lebensdauer der Anlage zu gewährleisten sowie Sicherheitsrisiken auszuschließen.

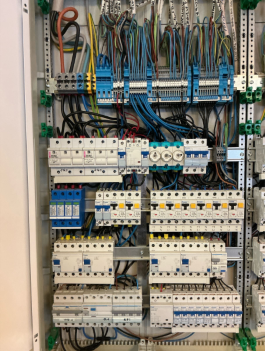

Befund: Die UV (Unterverteilung) der Kälteanlage ist messtechnisch einwandfrei. Allerdings werden die Sicherungen mit einer Oberflächentemperatur von ca. 40 °C deutlich warm.
Bewertung: Diese Erwärmung deutet auf einen erhöhten Übergangswiderstand oder eine unzulässige Belastung der Sicherungsklemmen hin. Auch wenn die Funktion aktuell gegeben ist, stellt dies einen potenziellen Mangel dar, der zu einer Beschädigung der Sicherungsunterteile und im Extremfall zu einem Brand führen kann.
Mangel: Der Kühler der Kälteanlage ist stark verschmutzt und vollständig verstaubt.
Folge: Der Wärmeübergang ist erheblich beeinträchtigt. Dies führt zu einem erhöhten Energieverbrauch und kann langfristig zu einer Überhitzung des Kältemittels und einem vorzeitigen Ausfall des Kompressors führen.
Maßnahme: Der Kühler ist umgehend zu reinigen, um die Effizienz der Anlage wiederherzustellen und die Lebensdauer der Komponenten zu sichern. Die Reinigung soll durch eine fachkundige Person durchgeführt werden.
2025 KW 46
Periodische Kontrolle
MFH, 8634 Hombrechtikon
Ungenügender Isolationszustand
Bei der Messung der Isolationswiderstände gemäß NIN 6.1.3.3 wurde ein unzureichender Isolationszustand festgestellt. Die gemessenen Werte liegen unterhalb der zulässigen Grenzwerte und entsprechen somit nicht den Anforderungen an eine sichere elektrische Anlage.
Der Mangel ist zu beheben – die betroffenen Stromkreise sind zu überprüfen, mögliche Fehlerquellen zu beseitigen und die Isolationsmessung anschließend erneut durchzuführen.
Ursache des Fehlers……………………………………
Betroffene Massnahmen………………………………..
Iso Messung 500V DC………………………………….

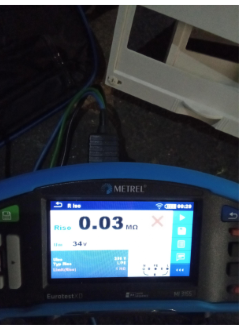

Installation ziemlich sauber ausgeführt. Isolationswiderstand (Iso) beträgt jedoch nur 0,03 MOhm.
Fehlerhaft war die Gruppe 15F2 (Aussenbeleuchtung). Die Isolationswerte aller anderen Stromkreise lagen über 50 MOhm
2025 KW 48
Periodische Kontrolle Garage , 8038 Zürich
Nur weil etwas alt ist, bedeutet das noch lange nicht, dass es ersetzt oder investiert werden muss. Wenn etwas sauber erstellt wurde, übersteht es viele Jahre.

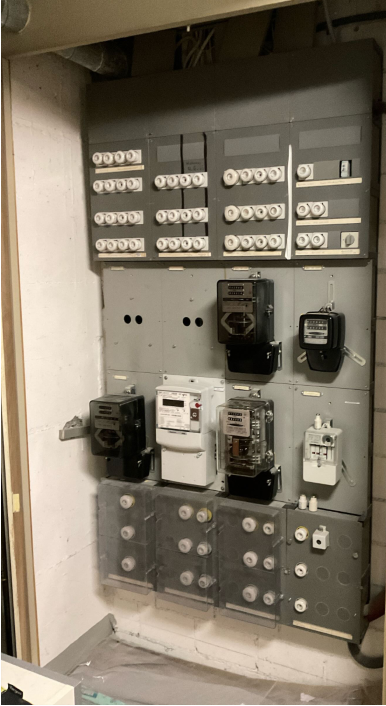

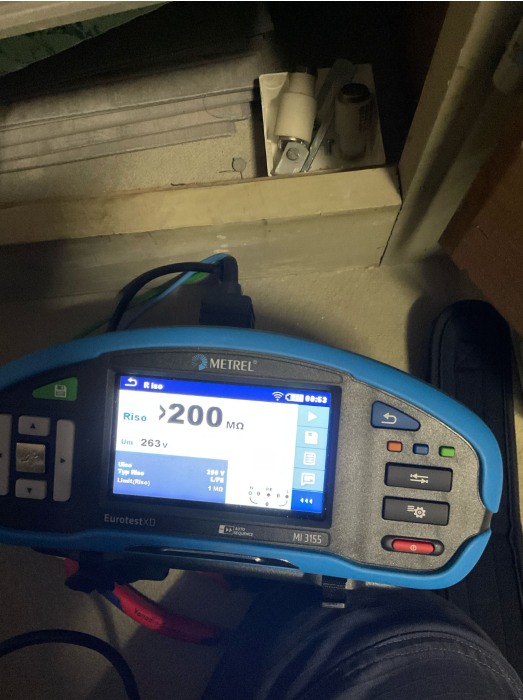

Obwohl 50 Jahre alt, messtechnisch wie neu

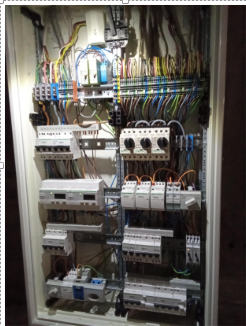

Allgemein, Garage und 3 Wohnungen, 50 Jahre alte Installation
2025 KW 49
Periodische Kontrolle, MFH 8903 Birmensdorf

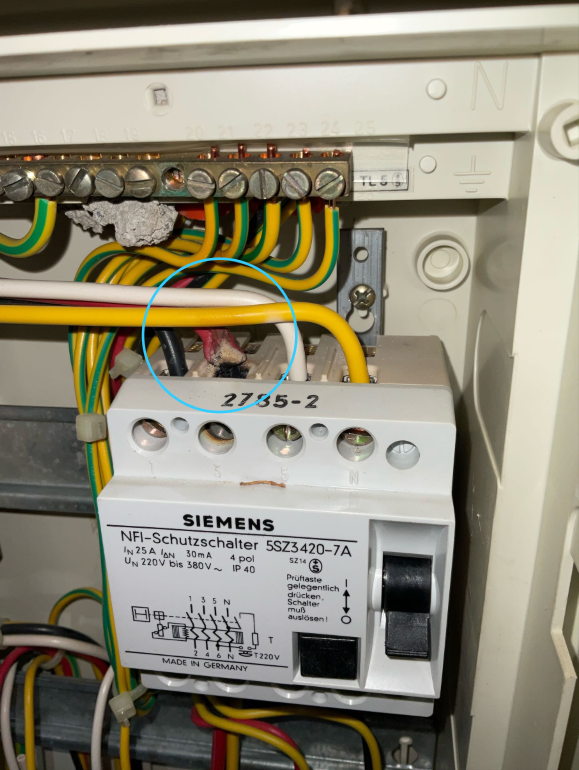

- Abgebrannter Eingangskontakt L2 (Gruppe F2)
Bei der Sicht- und Funktionsprüfung wurde ein abgebrannter Eingangskontakt auf Leiter L2 festgestellt. Dieser Zustand kann zu unzulässiger Erwärmung und reduziertem Kontaktvermögen führen, was die Betriebssicherheit der Anlage beeinträchtigt. Der Mangel ist zu beheben – der betroffene Kontakt bzw. das Gerät ist fachgerecht instand zu setzen bzw. auszutauschen, um einen sicheren und normgerechten Betrieb wiederherzustellen.

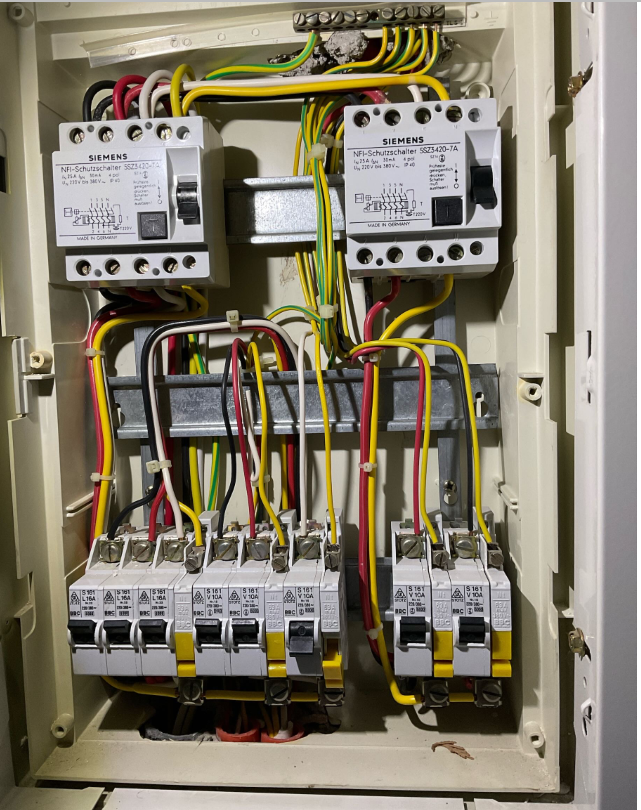

Periodische Kontrolle UV Wohnung: Auf den ersten Blick war alles in Ordnung; bei der Schraubkontrolle hat jedoch der L2-Eingang von Gruppe F2 zu knistern begonnen.
Mangel: Der Draht war nicht in der Anschlussklemme fixiert, sondern nur von außen eingeführt.
Folge:Durch den fehlenden richtigen Kontakt entsteht Wärme, welche die Isolation zum Schmelzen bringt.
Maßnahme: Der Kontakt ist zu prüfen, um sicherzustellen, dass er nicht beschädigt ist; die Drahtisolation ist mit Schrumpfschlauch zu reparieren, und der Draht ist korrekt anzuschließen.
2025 KW 48
Periodische Kontrolle MFH
8006 Zürich
Ersatz der Leitungen mit Baumwollgarnisolation
Bei Leitungen mit Baumwollgarnisolation besteht ein erhöhtes Risiko für Isolationsbrüche, was zu Lichtbögen und damit zu Brandgefahr führen kann. Die Materialalterung kann zudem zu unzulässigen Erwärmungen und Fehlströmen führen, die von Schutzeinrichtungen nicht immer zuverlässig erfasst werden. Daher wird empfohlen, diese Leitungen durch zeitgemässe, brandschutztechnisch geeignete Kabel zu ersetzen.

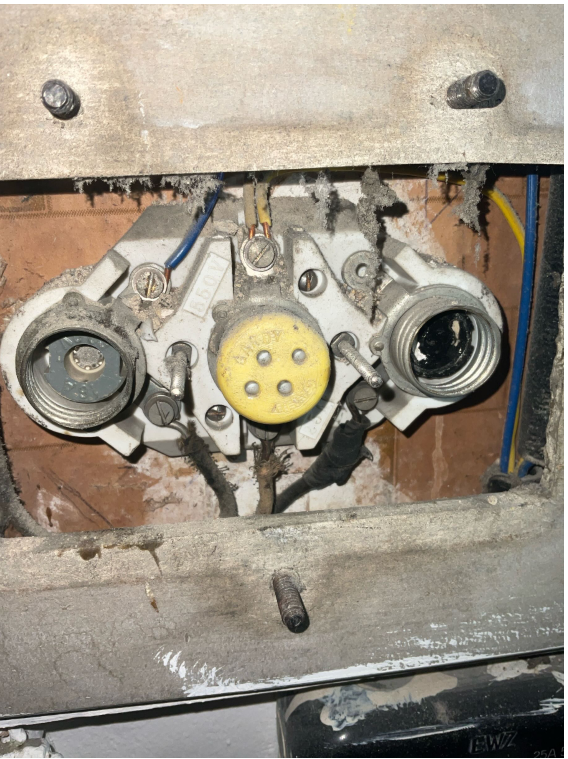

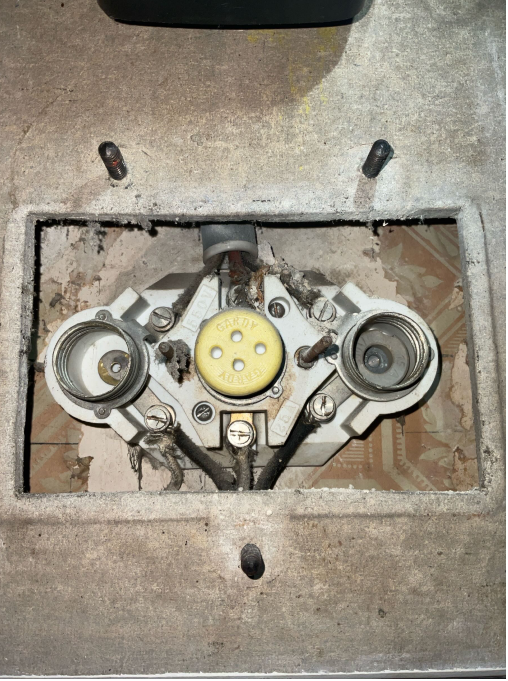

Bei der letzten periodischen Kontrolle in einem Mehrfamilienhaus stießen wir auf ein echtes Stück Elektro-Geschichte: Die Bezügerleitung war als Alu 4mm² mit Baumwolle-Isolation ausgeführt.
Die gemessenen Isolationswerte lagen zwar noch >1 MOhm.
2025 KW 50
Periodische Kontrolle Geschäftshaus, 8006 Zürich
Die Sicherung ist unverzüglich durch eine der zulässigen Nennstromstärke von maximal 16 A entsprechend dem Kabelquerschnitt anzupassen, um eine Überlastung und Brandgefahr der Leitung zu verhindern und den Schutz gemäß NIN 2025 (Selektivität und Überlastschutz) sicherzustellen.

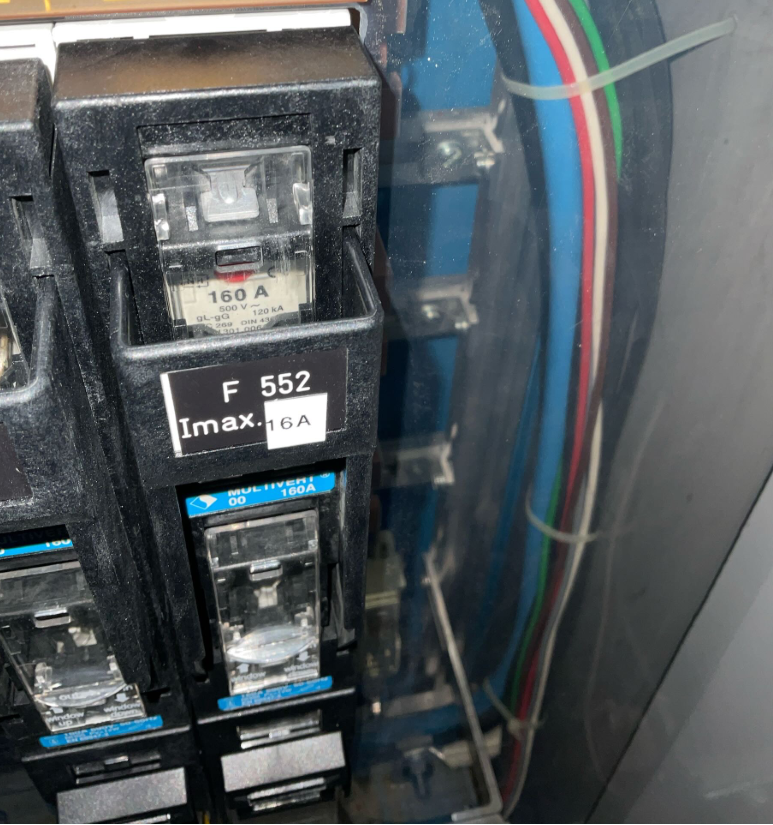

PK Geschäfthaus: Werbebeleuchtung:
Die Leitung in Gruppe F 552 ist übersichert. Für den vorhandenen Kabelquerschnitt 3×2.5 ist eine maximale Absicherung von 16 A zulässig, jedoch ist eine 160 A Sicherung verbaut.
